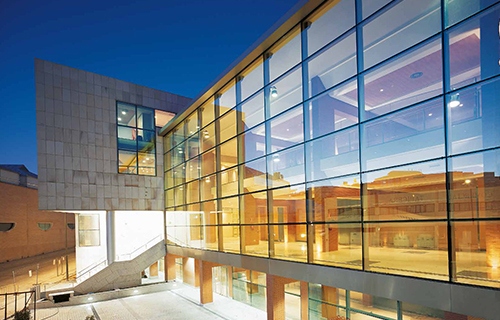

Spinal 62, la façade pour une architecture vivante
Depuis 1963, nous mettons notre savoir-faire au service de l’innovation. Nous conceptualisons et fabriquons les murs rideaux sur-mesure dans notre atelier à coté de la Tour du Pin.
La façade SPINAL bénéficie de toute l’expertise de la marque TECHNAL en alliant esthétisme et grandes dimensions sans oublier confort intérieur.
LES + PRODUITS
Module de 62 mm Prise de volume de 5 à 61 mm
Grandes dimensions* de volumes verriers jusqu’à 12,25 m² et 680 kg suivant DTU 33.1
Aspects extérieurs multiples : grille, tramé ou lisse avec capot serreur plat
Façade mouvementée de + ou – 10°
Poteau d’angle à 90° pour une finesse des masses vues
Possibilité de réaliser des façades ou verrières sur structure bois ou acier**
Asymétrie des trames et traverses inclinées Drainage caché à joint central par panneau ou en cascade
Solution verrière de 5° à 75° d’inclinaison suivant règles RAGE
Patte d’accroche permettant l’habillage de la façade avec la gamme de brise-soleil SUNEAL ou toiles (partenariat Serge FERRARI) Possibilité de GTB Gestion Technique du Bâtiment (partenariat Souchier)
Pour plus de renseignements
SPINAL 62
VERRIÈRE
- Volume verrier jusqu’à 12,25 m² (demi-périmètre jusqu’à 7m)
Poids maxi jusqu’à 680kg par volume verrier
Épaisseur de vitrage jusqu’à 61 mm
VITRAGES GRANDES DIMENSIONS
- Aspect grille
Aspect trame horizontale
Aspect trame verticale
MULTIPLES ACTIONS
- Perméabilité à l’air : AE 1500 Pa
Étanchéité à l’eau : RE 1500 Pa
Résistance à la pression du vent : Service 1600 Pa, Sécurité : 2400 Pa (Façade aspect grille)
Sécurité a l’impact : I5 / E5
Façade homologuée label « Passivhaus »
Conformité norme anti-sismique AAMA501.4
Retard à l’effraction RC2 et RC3 suivant norme EN 1627-30
Résistance au feu : EI60 int/ext
Affaiblissement acoustique : 40 dB (RaTr)
PERFORMANCES THERMIQUES D’ÉTANCHÉITÉ
ET ACOUSTIQUES
- Façade mouvementée : facette +/- 10° et angles de 90°, 112°, 135° ou 157°
Asymétrie des trames et traverses inclinées
Collection de capots
Patte d’accroche pour brise soleil ou toile tendue
DIVERSITÉ DES FORMES
POIDS MAXIMUM PAR BLOC VERRIER
Structure bois/acier : 250 kg – Structure aluminium : 580 kg
THERMIQUE
Triple vitrage + intercalaire haute isolation : Ug = 0.61 // Triple vitrage + intercalaire standard Ug = 0.8 // Double vitrage Ug = 1.2
ÉTANCHÉITÉ
AE1200 Pa Angle 60 ° jusqu’à 45° = RE1200 Pa Angle 30° = RE1050 Pa
Angle 30° = Service 2000 Pa Angle 30° = Securité 3000 Pa
ASPECT GRILLE
-
Remplissage
-
FAÇADE
-
ANTI-EFFRACTION
-
OUVRANT CACHÉ
- 6 mm à 32 mm
- angles rentrants ou sortants de 0° à 10° angles sortants de 90°, 112°, 135°, 157° avec serreur et parclose de feuillure d’angle
- ouverture intérieure et extérieure de type VEC
ASPECT GRILLE VERTICALE
-
Remplissage
-
FAÇADE
-
OUVRANT CACHÉ
- 5 mm à 61 mm
- Angles rentrants ou sortants de 0° à 10°
- Ouverture intérieure et
extérieure de type VEC
Retrouvez toutes les gammes de couleurs sur le site internet de Technal:
|
LA SELECTION https://www.technal.com/fr/fr/accueil-professionnels/les-couleurs/la-selection/ |
 |
|
LES EXCLUSIVES https://www.technal.com/fr/fr/accueil-professionnels/les-couleurs/les-exclusives/ |
|
|
LES ANODISÉS https://www.technal.com/fr/fr/accueil-professionnels/les-couleurs/les-exclusives/ |
|
|
LES EFFETS BOIS https://www.technal.com/fr/fr/accueil-professionnels/les-couleurs/la-selection/ |
|
PYRAMIDE
LANTERNEAU, DOUBLE PENTE
LANTERNEAU, SIMPLE PENTE
LANTERNEAU, SIMPLE PENTE AVEC OUVRANT

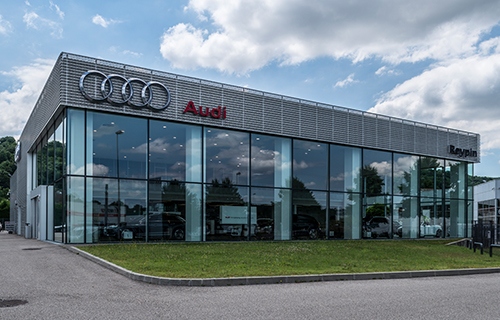

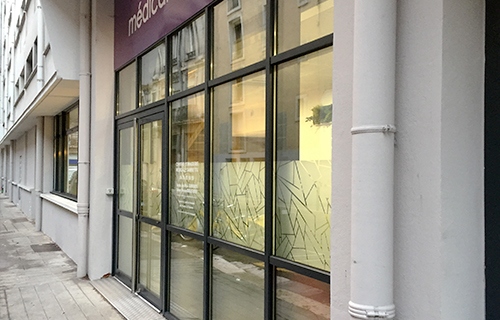

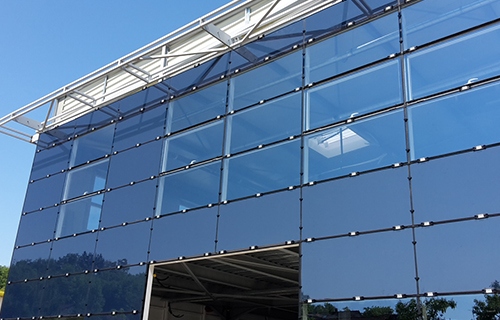

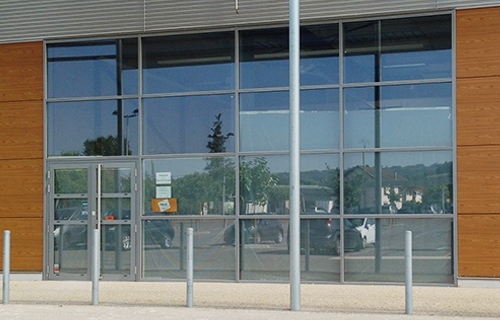

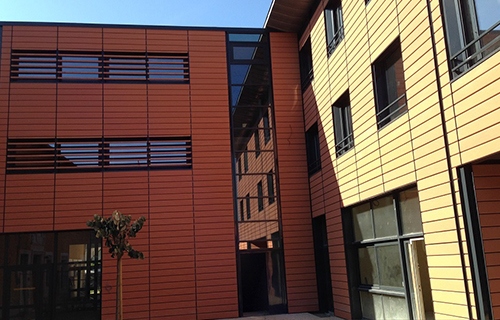

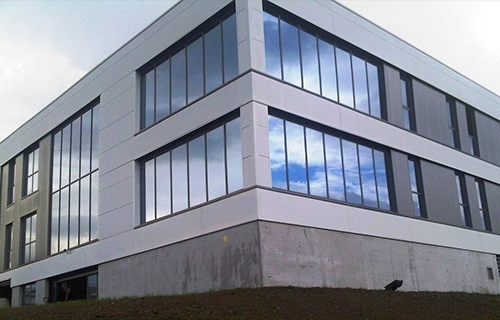

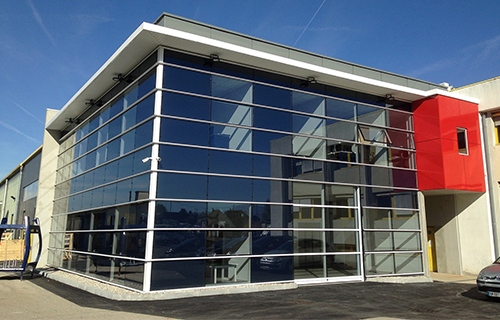

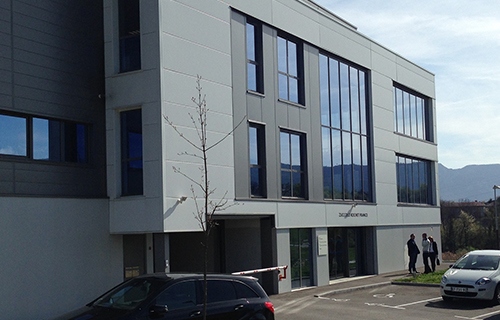

NOS RÉALISATIONS
Les différentes gammes de mur rideau
